富蘊防爆磁力啟動器電氣原型及常見故障分析
作者：管理員 發布時間：2019/11/19 17:07:56 點擊率：128661

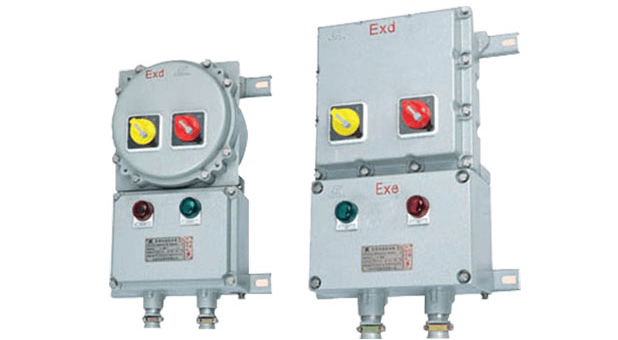

防爆磁力啟動器是煤礦井下常用的電氣控制設備，其主要用于控制噴漿機，調度絞車，水泵等電氣設備，只要掌握了防爆磁力啟動器的原理及排除故障的方法，在遇到類似的機型時就能夠迎刃而解。
主回路由換向開關、真空接觸器的主觸頭，阻容吸收裝置和電機綜合保護器的電流互感器組成。換向隔離開關通過隔爆外殼右側的操作手柄進行操作，可將其至于互轉，停止和反轉三個位置，中間為停產位置。當按下停止按鈕，方可操作隔離開關，只有隔離開關打到停止位置時，方可打開前蓋，以保證不用隔離開關阻斷負荷電路和防止帶電打開前蓋。隔離開關帶有簡單的滅弧裝置，當停止按鈕失靈時，可用其緊急切斷電源。
真空接觸器主觸頭是用來通斷負荷線路，具有可頻繁操作，安全可靠等優點。JDB型電機綜合保護裝置為電子式繼電保護裝置，具有短路過負荷，斷相及漏電閉鎖四種功能。漏電閉鎖是指在啟動前主回路負荷側線路對地絕緣電阻小于規定值。啟動器控制原理，合上隔離開關QS，控制變壓器T得電，在變壓器變換出36v的電壓，為控制電路提供電源。
防爆磁力啟動器常見故障分析：通上電，按啟動按鈕，開關不吸合，有些故障其實不算是故障，只是由于操作人員的馬虎，開關沒有設置好如果是新安裝開關遇到這樣的情況，可以有以下幾種方法：
1.檢查遠近開關位置是否正確，沒有紐子開關的，看看先短接沒有；2.電動機綜合保護器的實驗開關是否正確，如果撥到試驗位置，保護器會致使動作無法西和；
3.熔斷器有沒有松動，由于運輸中的顛簸，經常會讓熔斷器松動，接觸不良；
4.如果是遠控按鈕接線是否正確；
5.控制變壓器一次側的電源電壓選擇位置是否正確，現在的開關多數是兩種電壓，分別是是1140v和660v。
